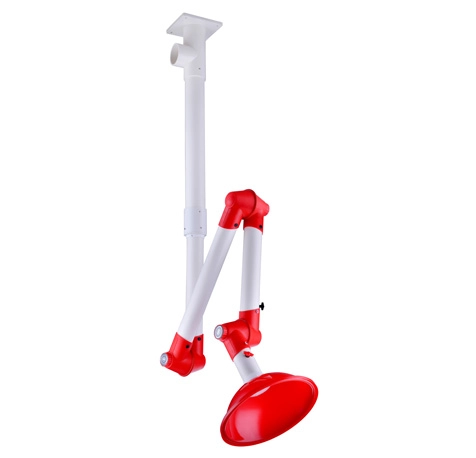

Chụp hút khí di động phòng thí nghiệm

Chụp hút khí di động được gắn phía trên trần, ngay mặt bàn làm việc. Có thể di chuyển qua lại, lên xuống dễ dàng, phù hợp với các yêu cầu hút hơi khí cho các thiết bị nhỏ, di động, hoặc khi thực hiện thí nghiệm với các chất dung môi dễ bay hơi, ảnh hưởng đến sức khỏe.

Vì sao gọi là di động

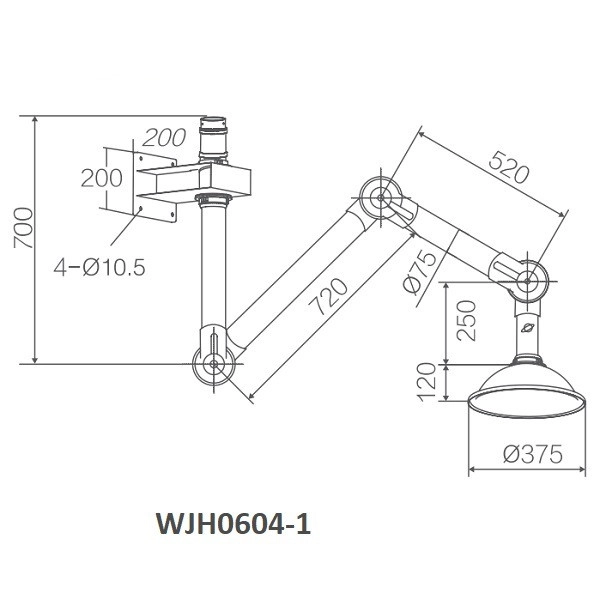

Khác với chụp cố định, tay hút này đưa được miệng hút tới chỗ sinh hơi. Ba con số nói lên tầm với:

• 990 mm đến 1450 mm — khoảng điều chỉnh giữa đáy cố định và khung lật ngược, tức phần lên xuống.
• Bán kính quay 1440 mm, 360° quanh khung cố định — phần quét ngang.
• 720 mm — phạm vi mở rộng của các đoạn nối, đặt ở vị trí tùy ý.

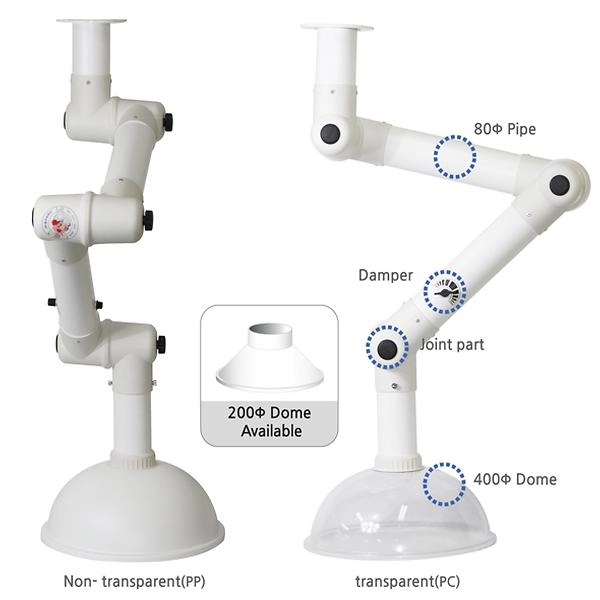

Cấu tạo chi tiết

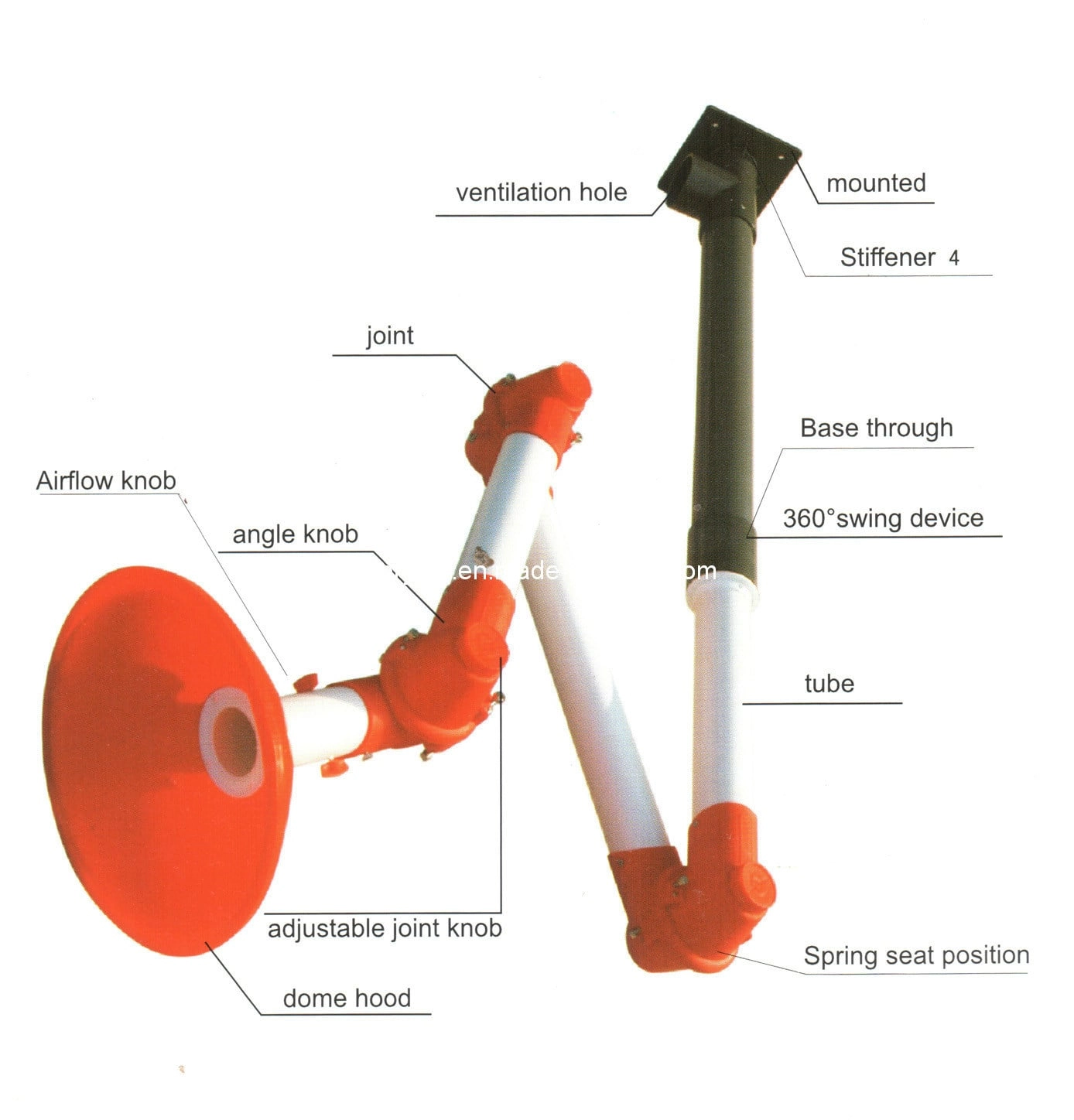

1. Vật liệu thân — chế tạo từ nhựa PP cao cấp, có thể xoay tròn 360 độ để định hướng vị trí hút khí thích hợp nhất theo vị trí thao tác. Dễ dàng tháo rời, lắp ráp và làm sạch.
2. Vòng đệm kín — cao su chống lão hóa và chống hóa chất.
3. Vòng đỡ và lò xo — inox không gỉ 304.
4. Núm vặn điều chỉnh lưu lượng khi hút — nhựa PP cao cấp bọc đai ốc và bu lông bằng đồng thau.
5. Cánh điều chỉnh lưu lượng — tự điều chỉnh lưu lượng khí bằng núm vặn.
6. Đường kính chụp hút — D375 mm / 200 mm, màu đỏ, màu xám trong suốt.
7. Ống dẫn khí — D75 mm PVC.

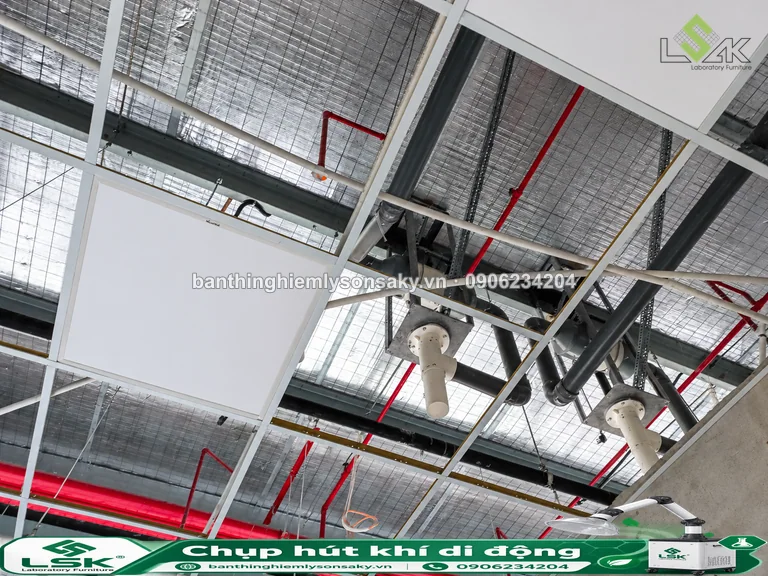

8. Khung đỡ — cao cấp PP, gắn trần hoặc treo trên tường.
9. Nhiệt độ tối đa — chịu được 110 °C.

Vật liệu PP chống axit và kháng kiềm, chống ăn mòn. Thiết kế 3 khớp động có thể gắn trần, tường hoặc lắp đặt trực tiếp xuống bàn thí nghiệm.

Đọc con số 110 °C cho đúng

Thân chụp và khung đỡ làm bằng PP, còn ống dẫn khí làm bằng PVC. Khí nóng không dừng ở miệng hút mà đi suốt tuyến ống, nên giới hạn nhiệt phải xác minh cho vật liệu của toàn bộ hệ thống chứ không chỉ cho phần chụp. Đây là điểm cần hỏi rõ trước khi dùng chụp cho nguồn nhiệt cao.

Quạt dùng cho chụp hút di động

Tùy theo số lượng chụp hút được kết nối mà chọn công suất và loại quạt hút hơi acid phù hợp. Hai lựa chọn: quạt hút chịu hóa chất in-line công suất 128 W, và quạt hút chịu axit loại 370 W hoặc 1100 W.

Lưu ý không chọn quạt chỉ theo số chụp. Tuyến ống dài, nhiều co, có lọc thì cần cột áp lớn hơn dù số chụp không đổi.

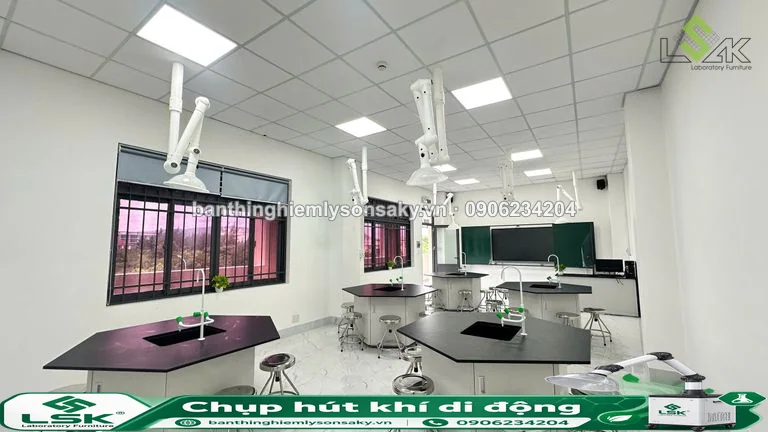

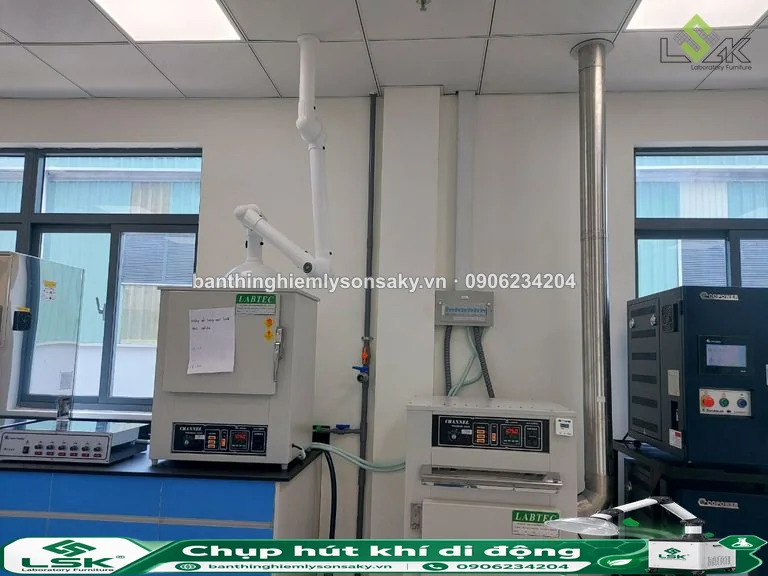

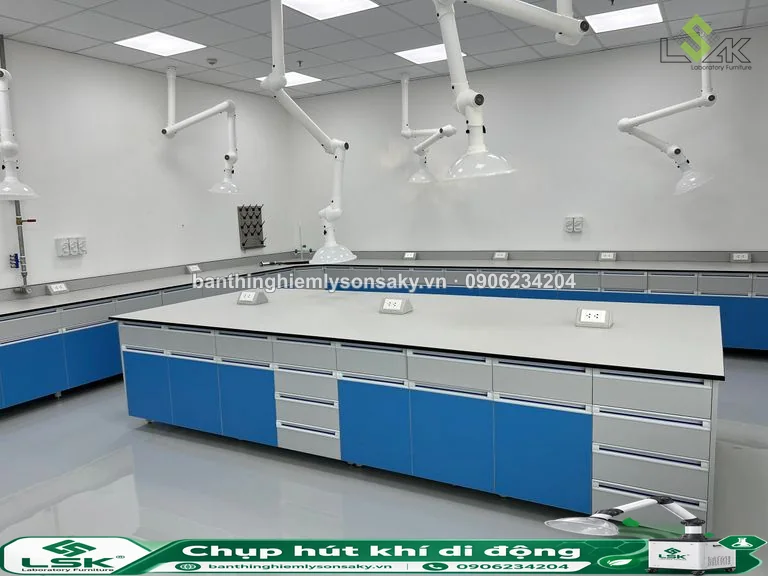

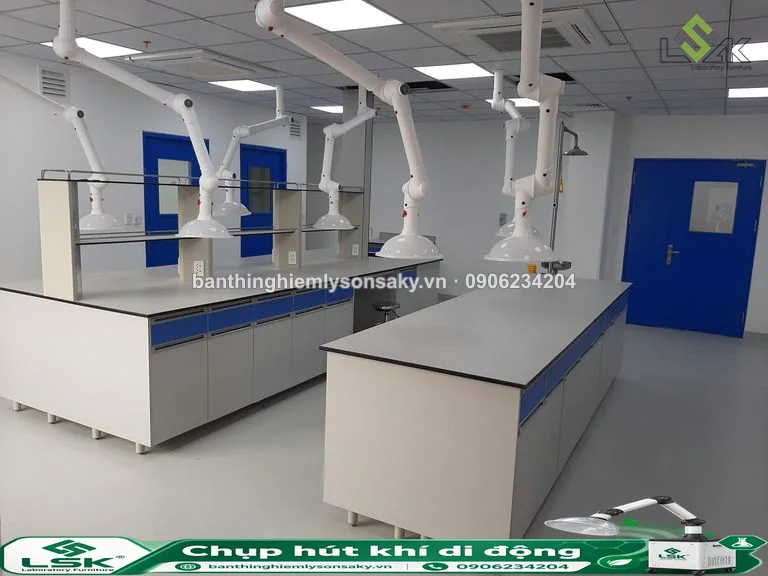

Các công trình đã lắp đặt

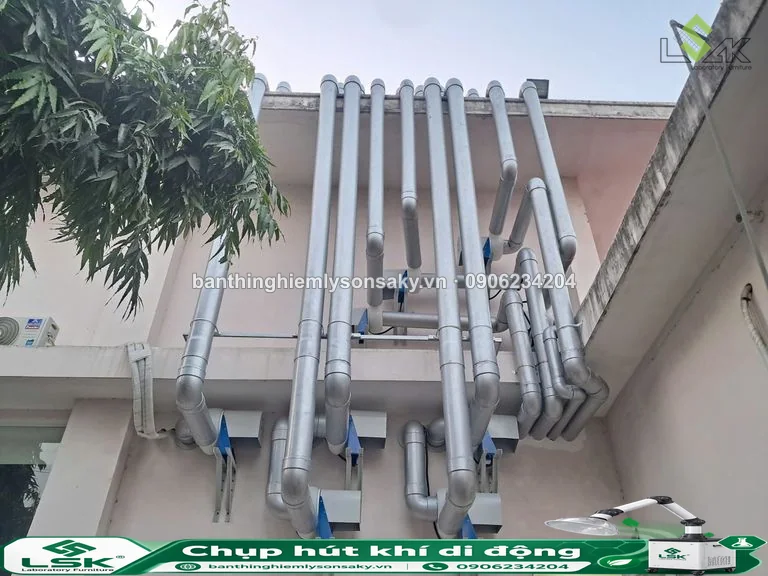

• Azelis Việt Nam — gồm cả phần thi công đường ống thải khí.
• Akzo Nobel Coatings Việt Nam.
• Loop Power Việt Nam.
• De Heus Vĩnh Phúc — lắp đặt quạt hút.
• Trường Văn hóa CAND TP.HCM.

Chụp hút di động khác chụp cố định ở đâu

Đây là tay hút có 3 khớp động, thân nhựa PP, xoay 360° và vươn xa 1440 mm. Điểm mạnh là đưa miệng hút tới chỗ sinh hơi thay vì bắt người thao tác đến chỗ hút.

• Chụp hút inox — chụp cố định bằng inox 304, gia công theo kích thước từng vị trí.
• Chụp hút cho máy AAS, ICP, lò nung, tủ sấy — chụp inox 304 dày 0,8 mm có van chỉnh lưu lượng, đặt cố định trên thiết bị.
• Chụp hút bụi cho phòng cân nguyên liệu — quy mô cả buồng, 3 vị trí hút Ø200 phía trên, trong đó có một hệ khuỷu tay dùng cho Arm Hood chính là loại tay hút này.

Chụp hút cần quạt phù hợp

Chụp chỉ thu khí tại chỗ, còn hút đi là việc của quạt và tuyến ống. Đối chiếu quạt hút hóa chất in-line và quạt hút chịu axit theo lưu lượng và cột áp mà hệ thống cần.
