Chụp hút cho máy AAS, ICP, lò nung, tủ sấy

Chụp hút cho máy AAS, ICP, lò nung, tủ sấy

Bộ chụp hút inox dùng để thu gom khí, hơi phát sinh ngay tại khu vực thiết bị. Chuyên dùng cho máy quang phổ hấp thu nguyên tử, máy quang phổ plasma và máy quang kế ngọn lửa. Khi dùng cho ICP, lò nung hoặc tủ sấy thì cần xác nhận cấu hình phù hợp với thiết bị thực tế.

Chụp chỉ là một phần của hệ thống

Bộ chụp hút khí độc là một phần của hệ thống hút tại vị trí thiết bị — việc bố trí chụp phải được xem xét cùng quạt và tuyến ống dẫn. Vị trí lắp cũng cần phù hợp với thao tác sử dụng và bảo trì thiết bị, vì máy AAS và ICP đều cần chỗ để mở nắp, thay đèn và vệ sinh.

Inox 304 dày 0,8 mm

Phần chụp hút được chế tạo bằng inox 304 dày 0,8 mm, có van chỉnh lưu lượng. Van này cho phép chia lại lưu lượng giữa các nhánh khi một tuyến ống phục vụ nhiều thiết bị.

Mức độ phù hợp của vật liệu với khí, hơi cần hút phải được xác nhận khi lựa chọn — inox 304 không chịu được mọi loại hơi axit.

Quạt hút đi kèm

Quạt chuyên dụng chịu acid, base, muối, sử dụng trong các nhà máy hóa chất, phòng thí nghiệm, y tế. Cánh quạt và lồng quạt làm bằng nhựa polypropylen. Vận hành êm, lưu lượng khí lớn.

• Lưu lượng khí tối đa: 2100 m³/h
• Cột áp tối đa: 750 Pa
• Công suất: 370 W
• Tốc độ motor: 2850 v/ph
• Độ ồn: 60 dB
• Đường kính đầu vào và ra: 250 mm
• Nguồn điện: 220V/50Hz

Trang quạt hút chịu axit cũng có một quạt 370 W cho 2100 m³/h và 750 Pa — trùng ba con số. Nhưng bốn con số còn lại thì khác: bên đó ghi 2850 vòng/phút chứ không phải 2800, 60 dB chứ không phải 75, Ø200 chứ không phải 250, và chạy 3 pha chứ không phải 220V một pha. Đáng chú ý là 60 dB bên đó lại là độ ồn của loại 1100 W.

Vì vậy cần xác nhận theo model thực tế trước khi dùng bộ số này làm căn cứ thiết kế tuyến ống.

Lọc than hoạt tính chưa phải mặc định

Bộ chụp hút kết nối với hệ thống dẫn khí ra ngoài. Phương án xử lý khí, bao gồm việc có dùng lọc than hoạt tính hay không, cần được xác nhận theo cấu hình. Đây không phải phụ kiện tiêu chuẩn đi kèm bộ chụp.

Đánh giá hiệu quả như thế nào

Chụp hỗ trợ thu gom khí, hơi phát sinh tại khu vực thao tác khi được bố trí và vận hành phù hợp. Nhưng phần chụp không tự xác định được hiệu quả xử lý của cả hệ thống — hiệu quả cần kiểm tra theo điều kiện sử dụng thực tế, và yêu cầu an toàn của nơi sử dụng cần được xem xét khi thiết kế và nghiệm thu.

Chụp này khác các chụp khác ở đâu

Đây là chụp cố định, gắn với một nhóm thiết bị phân tích — khác với chụp gia công theo kích thước hay tay hút di chuyển được.

• Chụp hút khí di động — tay hút nhựa PP 3 khớp, bán kính quay 1440 mm; dùng khi chỗ sinh hơi thay đổi. Trang chủ lực của cụm.
• Chụp hút inox — cùng vật liệu inox 304, nhưng gia công theo kích thước từng vị trí chứ không theo thiết bị.
• Chụp hút bụi cho phòng cân nguyên liệu — buồng hút cho cả một phòng, không phải một chụp.

Quạt cho tuyến ống

Quạt dùng cho tuyến ống là quạt hút chịu axit 370 W. Một lựa chọn khác là quạt hút hóa chất in-line.

Hình ảnh bộ chụp hút inox

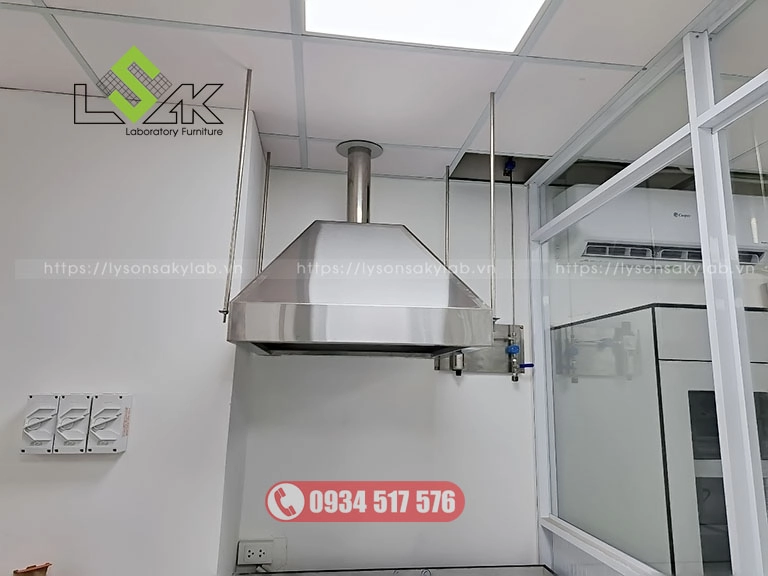

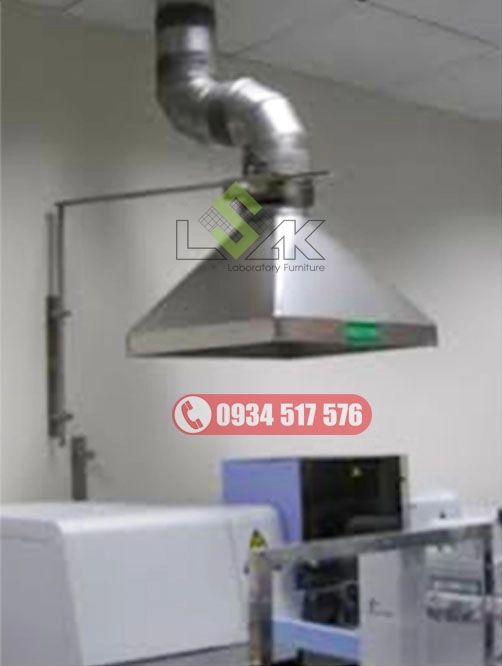

Ảnh chụp hút inox cho máy quang phổ hấp thụ nguyên tử AAS và các vị trí lắp khác.
